UNSERE ISOBUS-LÖSUNGEN

ISOBUS Logo

Die ISOBUS-Lösungen von Monosem eröffnen Ihnen die Nutzung leistungsoptimierender Funktionen: von der Überwachung der Aussaat über die Regulierung der Aussaatdichte bis hin zur GPS-gestützten automatischen Reihenabschaltung. Monosem hat das AEF-Zertifikat (Agricultural Industry Electronics Foundation) für die Steuergeräte seiner elektrisch angetriebenen Sämaschinen (S8000E) und Fronttankdüngerstreuer (F800E) erhalten. Diese Zertifizierung bescheinigt die bestmögliche Kompatibilität zwischen dem ISOBUS-fähigen Traktor und den Monosem Anbaugeräten. Unsere Sämaschinen bieten folgende zertifizierte Funktionen: UT (Universal Terminal), TC-BAS (Task Controller – Basic), TC-SC (Task Controller - Section Control) und TC-GEO (Task Controller Geo-based).

UT Universel Terminal
TC-BAS TASK CONTROLLER – BASIC
TC-SC TASK CONTROLLER - SECTION CONTROL
TC-GEO TASK CONTROLLER GEO-BASED
UT Universel Terminal

UT Universel Terminal

Über das Terminal steuert der Bediener seine Sämaschine. Es ist per Kabel mit 9-poligem Normstecker am elektronischen Steuergerät (ECU) angeschlossen. Der Bediener hat die Wahl zwischen den verschiedenen ISOBUS-Terminals von Monosem (TOUCH Mini, TOUCH und TOUCH Pro) und dem ISOBUS-Terminal des Traktors, sofern es kompatibel ist.

TC-BAS TASK CONTROLLER – BASIC

TC-BAS TASK CONTROLLER – BASIC

Dank TC-BAS Funktion kann der Bediener fortlaufend und automatisch sämtliche Daten über die ausgeführten Arbeiten aufzeichnen.

TC-SC TASK CONTROLLER - SECTION CONTROL

TC-SC TASK CONTROLLER - SECTION CONTROL

Der Task Controller mit Teilbreitenschaltung Section Control ermöglicht die GPS-gestützte automatische Reihenabschaltung und Einhaltung des gewünschten Überlappungsgrads. Durch die Vermeidung unnötiger Überlappungen lassen sich Saatguteinsparungen erzielen (hierzu ist der Traktor mit einer GPS-Antenne auszustatten und eine Nutzungslizenz zu aktivieren). Liste der kompatiblen Terminals: - TOUCH – TOUCH Mini - TOUCH Pro - Weitere ISOBUS-fähige Terminals mit TC-SC-Funktion (bitte anfragen). Die GPS-gestützte Reihenabschaltung ist ebenfalls kompatibel mit Sämaschinen, die mit einer entsprechenden Lösung zur Nachrüstung ausgestattet sind.

TC-GEO TASK CONTROLLER GEO-BASED

TC-GEO TASK CONTROLLER GEO-BASED

Dank TC-GEO Funktion wird in unseren Sämaschinen mit elektrisch angetriebenen Säelementen (S8000E) die Aussaatdichte automatisch der jeweiligen Position der Sämaschine auf der Parzelle angepasst. Durch die automatische Steuerung der Ausbringmengen nach Applikationskarten und die optimale Regulierung der Aussaatdichte lässt sich das Potenzial der Parzellen optimal ausschöpfen.

Précédent
Suivant

UNSERE ISOBUS-TERMINALS

Monosem macht jedermann die neuesten Technologien zugänglich und so die Aussaat spürbar leichter. Durch die bequem über das ISOBUS-Terminal gesteuerte GPS-gestützte Reihenabschaltung erfolgt die Aussaat noch präziser.

Terminal TOUCH
Terminal TOUCH Mini
Terminal TOUCH Pro

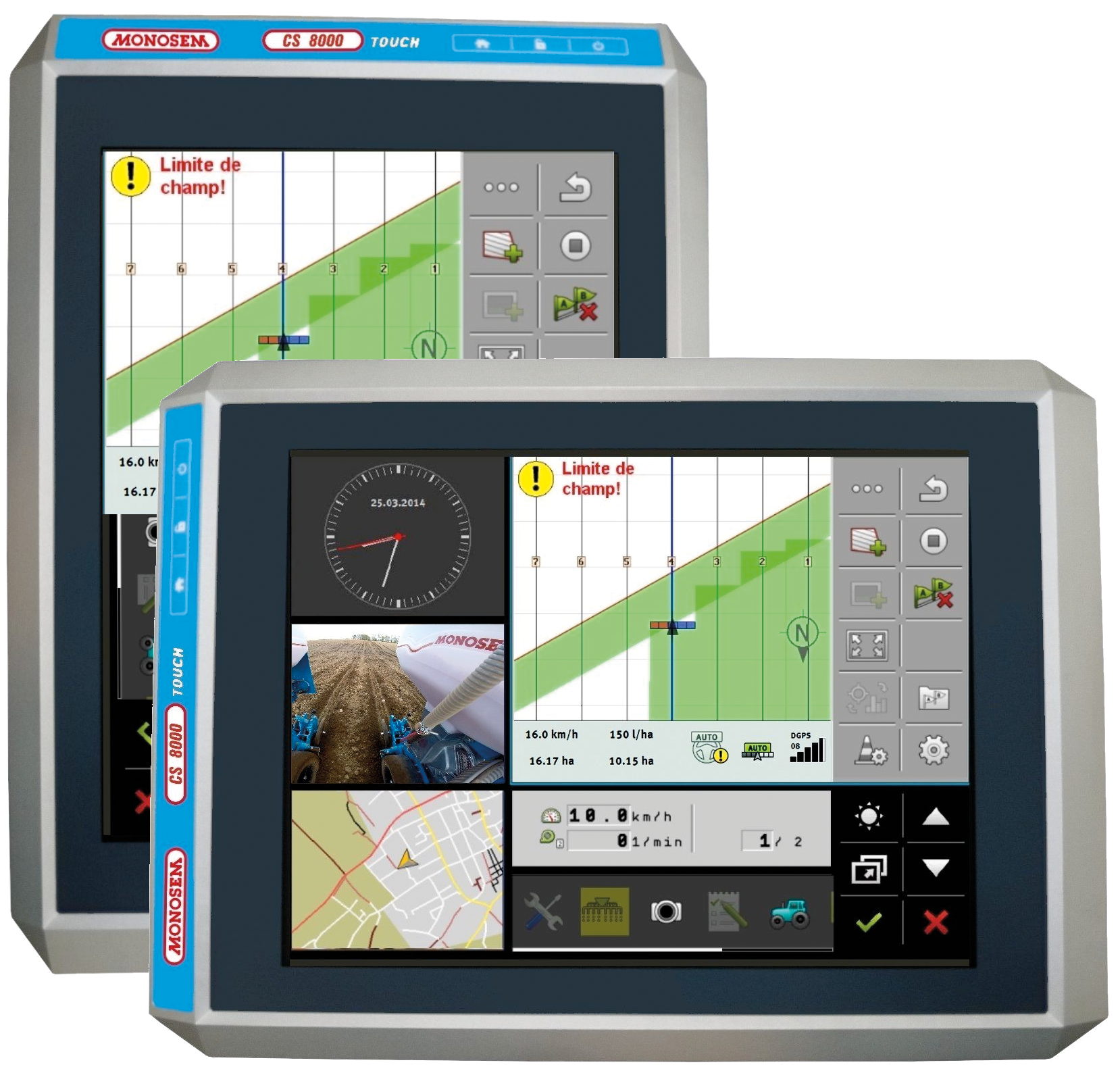

Terminal TOUCH

Terminal TOUCH

• 12,1“-Farbdisplay mit Touchscreen
• ISOBUS-Terminal (ISO 11783)
• USB-Anschluss
• Gleichzeitige Anzeige mehrerer Arbeitsmasken
• Kamera (Option)
• Für S7000C-12, S7000H-12, S8000E-24 und F800E
• Abmessungen (LxHxB): 345 x 254 x 87 mm•

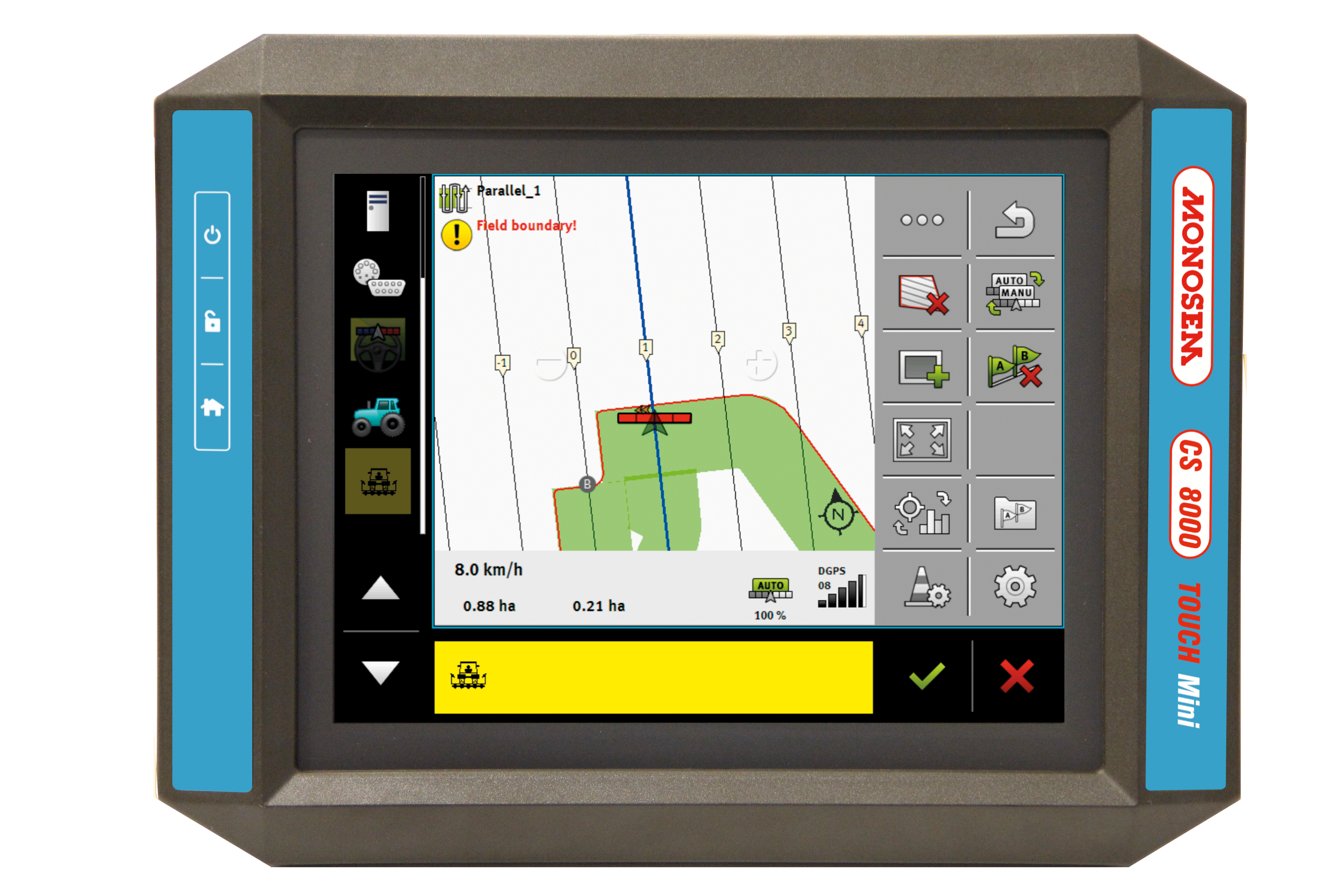

Terminal TOUCH Mini

Terminal TOUCH Mini

• 8“-Farbdisplay mit Touchscreen
• ISOBUS-Terminal (ISO 11783)
• USB-Anschluss
• Einfaches, intuitives Navigieren zwischen den verschiedenen Arbeitsmasken
• Kamera (Option)
• Für S7000C-12, S7000H-12, S8000E-24 und F800E
• Abmessungen (LxHxB): 244 x 186 x 67 mm•

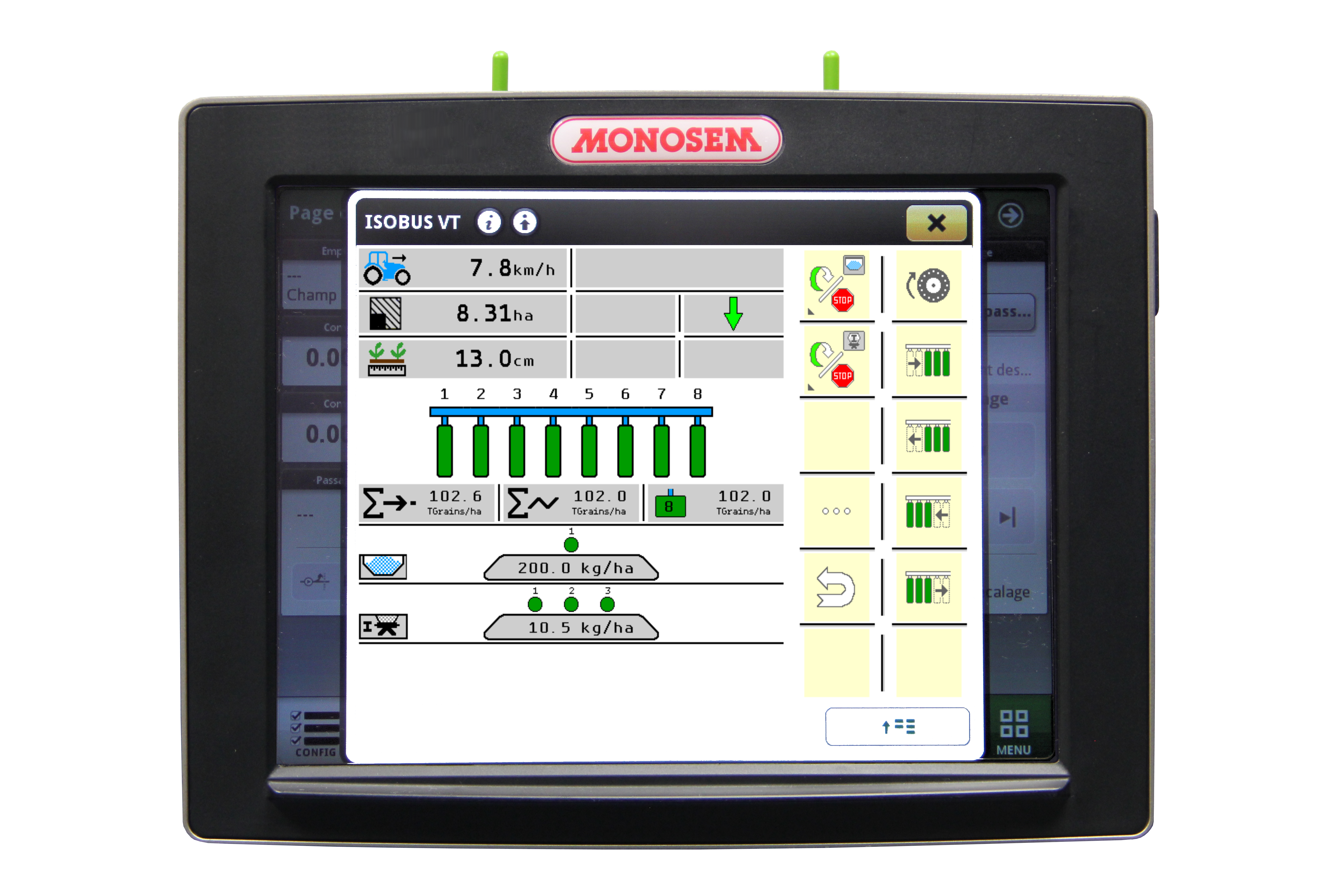

Terminal TOUCH Pro

Terminal TOUCH Pro

• 10“-Farbdisplay mit Touchscreen
• ISOBUS-Terminal (ISO 11783)
• Anpassung der Ausbringmengen
• USB-Anschluss
• WLAN
• Gleichzeitige Anzeige mehrerer Arbeitsmasken
• Kamera (Option)
• Für S8000E-24 und F800E
• Abmessungen (LxHxB): 268 x 212 x 55 mm
• Einfaches, intuitives Navigieren zwischen den verschiedenen Arbeitsmasken • Das Terminal TOUCH Pro ist nicht mit den John Deere Antennen SF 3000 und SF 6000 kompatibel.•

Précédent
Suivant

VERBINDUNGS-UND EINSATZMÖGLICHKEITEN

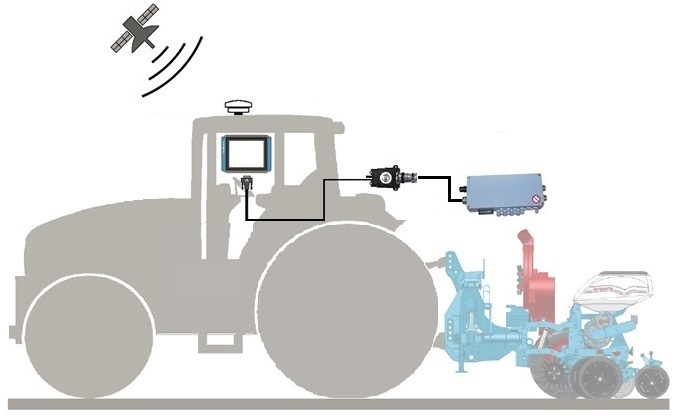

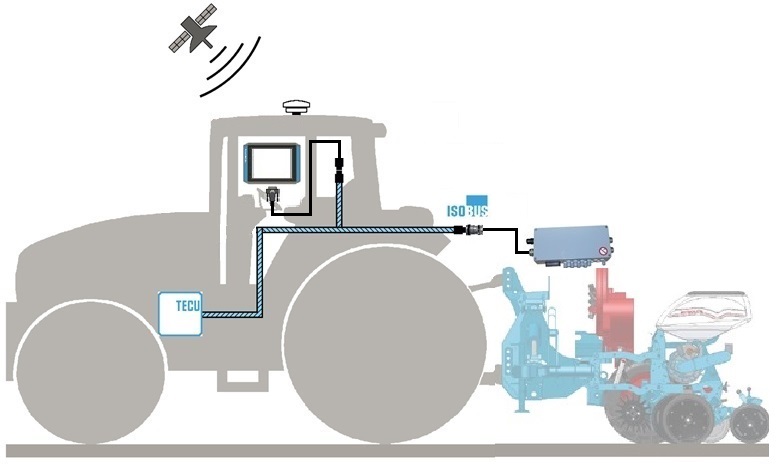

Zur Herstellung der Verbindung zwischen ISOBUS Bedienkonsole und ISOBUS-fähiger Sämaschine ist heckseitig am Traktor folgender ISOBUS-Kabelbaum anzubringen: Teile-Nr. 10230352. Durch den Anschluss einer GPS-Antenne an die ISOBUS Konsole ist es möglich, die Funktionen TC-SC (GPS-gestützte Reihenabschaltung) und TC-GEO (Anpassung der Ausbringmengen nach Applikationskarten) zu nutzen.

Zur Herstellung der Verbindung zwischen ISOBUS Bedienkonsole und ISOBUS-fähiger Sämaschine ist am Traktor folgender InCab-Kabelbaum anzubringen: Teile-Nr. 10239036. Durch den Anschluss einer GPS-Antenne an die ISOBUS Konsole ist es möglich, die Funktionen TC-SC (GPS-gestützte Reihenabschaltung) und TC-GEO (Anpassung der Ausbringmengen nach Applikationskarten) zu nutzen.

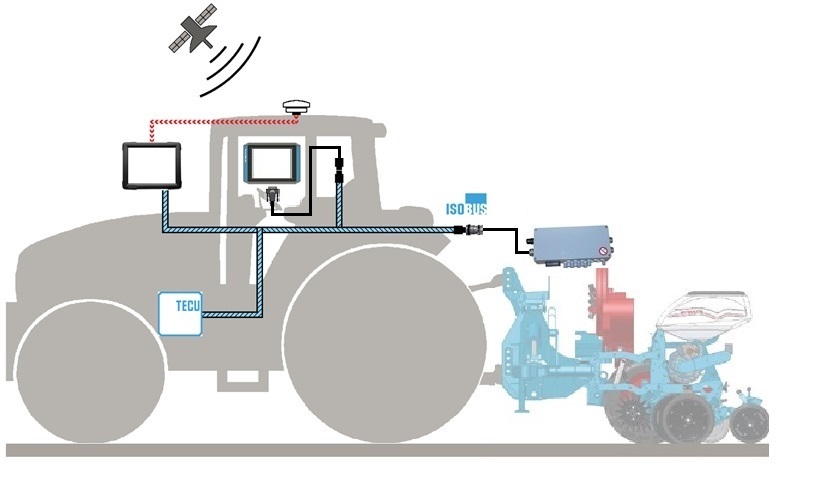

Zur Herstellung der Verbindung zwischen ISOBUS Bedienkonsole 2 und ISOBUS-fähiger Sämaschine ist am Traktor folgender InCab-Kabelbaum anzubringen: Teile-Nr. 10239036. ISOBUS Bedienkonsole 1 entspricht der traktoreigenen ISOBUS Bedienkonsole. In diesem Beispiel dient die ISOBUS Bedienkonsole 1 der Steuerung der GPS-gestützten Reihenabschaltung und die ISOBUS-Bedienkonsole 2 lediglich der Anzeige der ISOBUS-Software der Sämaschine. Zudem ist es durch den Anschluss einer GPS-Antenne an die ISOBUS Konsole 2 möglich, die Funktionen TC-SC (GPS-gestützte Reihenabschaltung) und TC-GEO (Anpassung der Ausbringmengen nach Applikationskarten) zu nutzen.

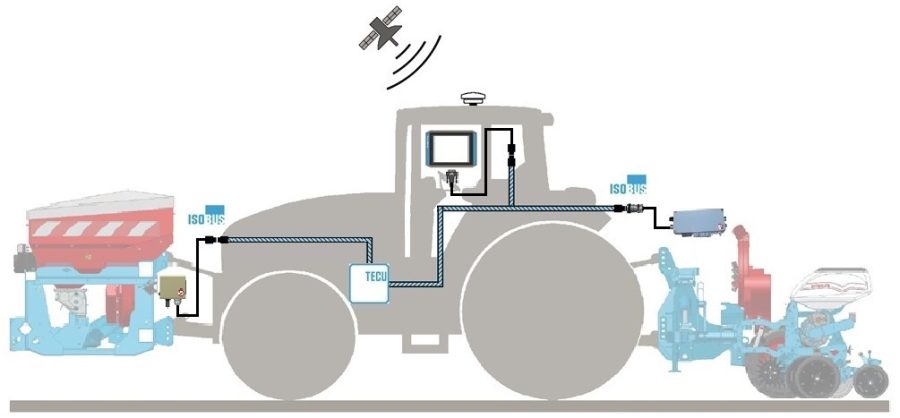

Zur Herstellung der Verbindung zwischen ISOBUS-fähigem Fronttankdüngerstreuer und ISOBUS-fähiger Sämaschine sind lediglich die ISOBUS-Kabel beider Geräte in die ISOBUS-Steckdosen vorne und hinten am Traktor zu stecken. In diesem Fall kann dieselbe ISOBUS Bedienkonsole für beide ISOBUS-Programme genutzt werden. Für den leichteren Einsatz des Fronttankdüngerstreuers lassen sich die Positions- und Geschwindigkeitsdaten der Sämaschine bündeln.

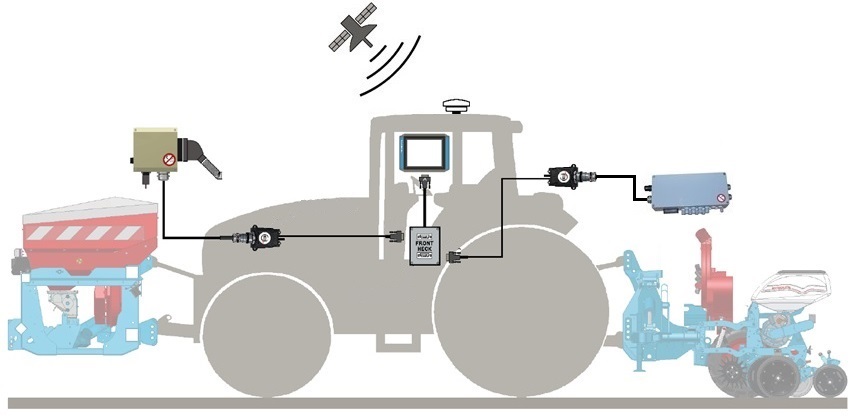

Zur Herstellung der Verbindung zwischen ISOBUS-fähigem Fronttankdüngerstreuer und ISOBUS-fähiger Sämaschine sind folgende Komponenten zu installieren: - frontseitig der ISOBUS-Kabelbaum Teile-Nr.: 10230354 - heckseitig der ISOBUS-Kabelbaum Teile-Nr.: 10230352 - das „Front / Heck“-Gerät Teile-Nr.: 10230335. In diesem Fall kann dieselbe ISOBUS Bedienkonsole für beide ISOBUS-Programme genutzt werden. Für den leichteren Einsatz des Fronttankdüngerstreuers lassen sich die Positions- und Geschwindigkeitsdaten der Sämaschine bündeln.

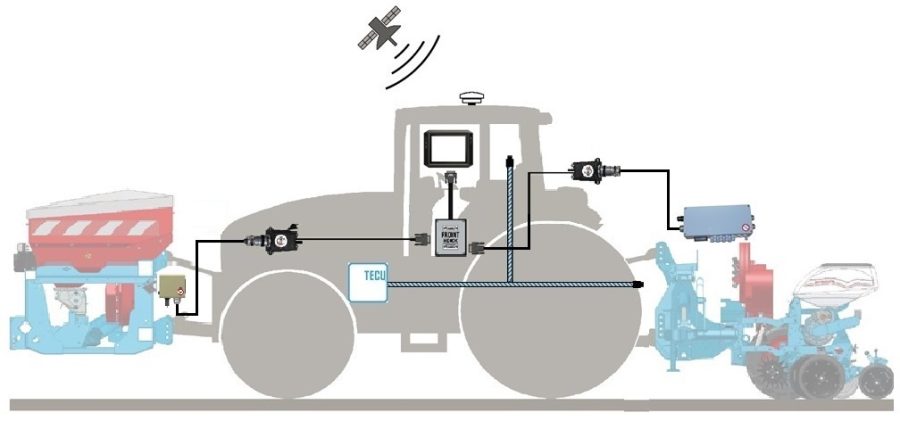

In diesem Fall ist es nicht möglich, an den heckseitig bereits mit einer ISOBUS-Steckdose ausgestatteten Traktor frontseitig einen Monosem ISOBUS-Kabelbaum anzuschließen. Zur Herstellung der Verbindung zwischen ISOBUS-fähigem Fronttankdüngerstreuer und ISOBUS-fähiger Sämaschine an einem Traktor mit heckseitiger ISOBUS-Steckdose sind folgende Komponenten zu installieren: - frontseitig der ISOBUS-Kabelbaum Teile-Nr.: 10230354 - heckseitig der ISOBUS-Kabelbaum Teile-Nr.: 10230352 - das „Front / Heck“-Gerät Teile-Nr.: 10230335.
